cad画图怎么把画的线加粗啊,(图一的线条弄成图二那样)?

在CAD中,要将线条加粗,您可以通过以下步骤实现:

1. 选择线条:首先,使用选择工具(通常是鼠标左键点击或框选)选中您想要加粗的线条。

2. 设置线宽:在CAD中,线宽是一个重要的属性,用于控制线条的粗细。您可以通过以下几种方法来设置线宽:

线宽工具栏:在CAD界面中,通常有一个线宽工具栏,您可以在这里选择不同的线宽值。

属性面板:选择线条后,在属性面板中找到线宽属性,并设置您想要的线宽值。

特性匹配:如果已经有其他线条是您想要的粗细,您可以使用特性匹配工具(通常是一个刷子图标)将选中的线条匹配到已有线条的线宽。

3. 保存设置:确保您的设置已经保存。在CAD中,线宽的设置通常是应用于整个图层或对象的,因此您可能需要确保所选线条所在的图层具有正确的线宽设置。

4. 预览和调整:在设置线宽后,预览您的图形,看线条是否达到了您想要的粗细。如果需要,可以进一步调整线宽。

5. 打印或导出:在打印或导出您的CAD图形之前,确保线宽设置已经正确应用,并且线条在打印或导出时仍然保持您想要的粗细。

请注意,线宽的设置可能会受到打印或导出设置的影响,因此在最终输出之前,最好在预览或打印设置中检查线宽是否满足要求。你有没有遇到过这种情况:在CAD里画了个图,结果发现线条太细,不够突出,想要把它弄成图二那样粗犷有力?别急,今天就来手把手教你如何在CAD画图中轻松把线条加粗,让你的设计更加个性鲜明!

一、线宽显示法:简单直观,一步到位

想象你正在用CAD绘制一幅精美的建筑图纸,突然发现那些细细的线条简直无法凸显出设计的质感。别担心,线宽显示法能帮你轻松解决这个问题。

1. 打开线宽显示:点击下方工具栏的线宽按钮,或者直接按快捷键“L”,就能打开线宽显示功能。

2. 选中线条:用鼠标点击你想要加粗的线条。

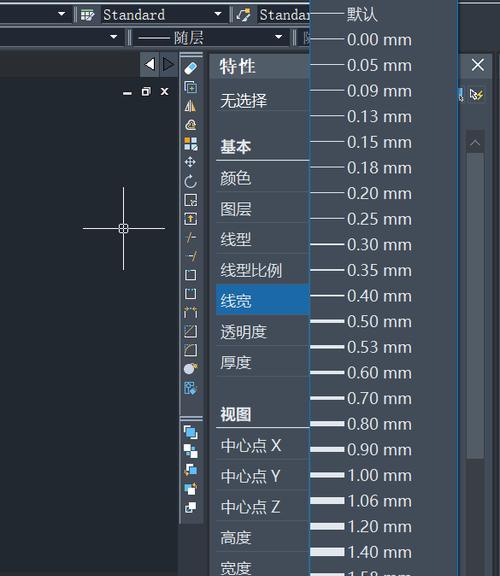

3. 设置线宽:点击鼠标右键,选择“特性”。在弹出的对话框中,找到“线宽”选项,选择一个合适的宽度,比如0.5mm,点击确定。

4. 效果展示:看看,线条是不是瞬间变得粗犷有力了?

二、指令更改法:灵活多变,随心所欲

指令更改法就像是一位魔法师,只需输入几个简单的指令,就能让你的线条瞬间变粗。

1. 选中线条:用鼠标点击你想要加粗的线条。

2. 输入指令:在命令栏中输入“PE”,然后按回车键。

3. 选择宽度:在弹出的对话框中,选择“W”(宽度),然后按回车键。

4. 设置宽度值:输入一个相对宽度值,比如5000,这个值可以根据你的实际需求进行调整。

5. 完成操作:按回车键确认,线条就会变成你想要的粗细。

三、PL命令更改法:全局调整,一劳永逸

PL命令更改法就像是一位建筑师,能够全局调整线条的粗细,让你的设计更加统一。

1. 选中线条:用鼠标点击你想要加粗的线条。

2. 输入指令:在命令栏中输入“PL”,然后按回车键。

3. 选择宽度:在弹出的对话框中,选择“Width”(宽度),然后按回车键。

4. 设置宽度值:输入一个全局宽度值,比如5000,这个值会应用到所有线条上。

5. 完成操作:按回车键确认,所有线条都会变成你想要的粗细。

四、快捷键操作:轻松便捷,效率翻倍

如果你想要快速加粗线条,可以使用快捷键来提高效率。

1. 选中线条:用鼠标点击你想要加粗的线条。

2. 使用快捷键:按下快捷键“W”,然后输入一个相对宽度值,比如5000。

3. 完成操作:按回车键确认,线条就会变成你想要的粗细。

五、注意事项

1. 选择合适的线宽:线宽的选择要根据你的设计需求和打印要求来确定,过粗或过细都会影响视觉效果。

2. 注意线条类型:不同的线条类型(如直线、曲线、圆弧等)可能需要不同的加粗方法。

3. 保存文件:在完成加粗操作后,记得保存你的设计文件,以免丢失。

通过以上方法,相信你已经掌握了在CAD画图中加粗线条的技巧。现在,就让我们一起动手,让你的设计更加个性鲜明吧!
